液压系统由一只定量泵供油，系统工作压力16Mpa，流量25L/min，其工作压力由溢流阀调定(出厂时，本公司已调好)，当取力齿轮接合时，带动主油泵运转，油箱内的油通过油泵输出，到达支腿操作阀。支腿操作完毕后，将分配手柄拨到上车，此时液压油就从支腿油路切换到上车，上车部分即可进行工作。

   操作系统：通过操作系统可以实现各功能的转换。通过操纵多路换向阀的手柄可完成伸缩支腿和工作臂上下旋转工作。（在操作多路换向阀时应挂上取力器带动油泵工作）

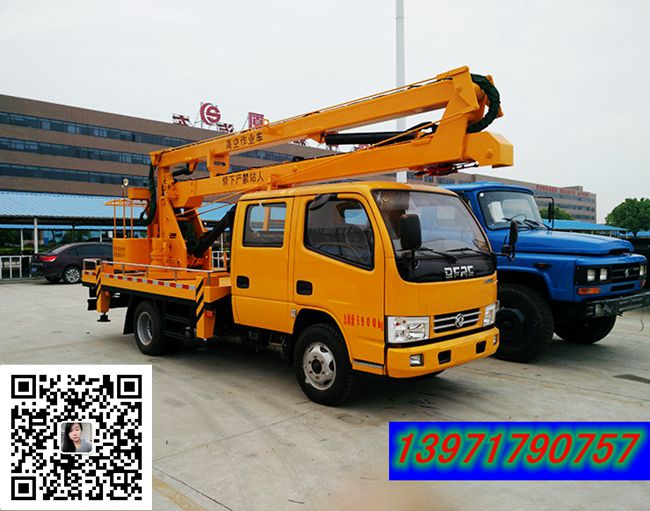

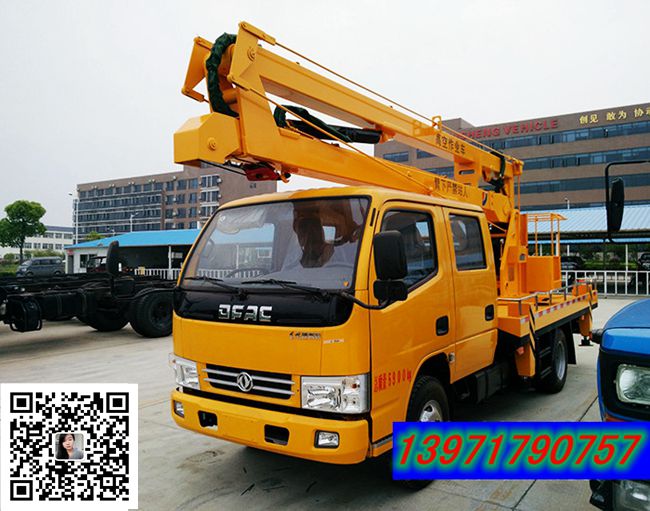

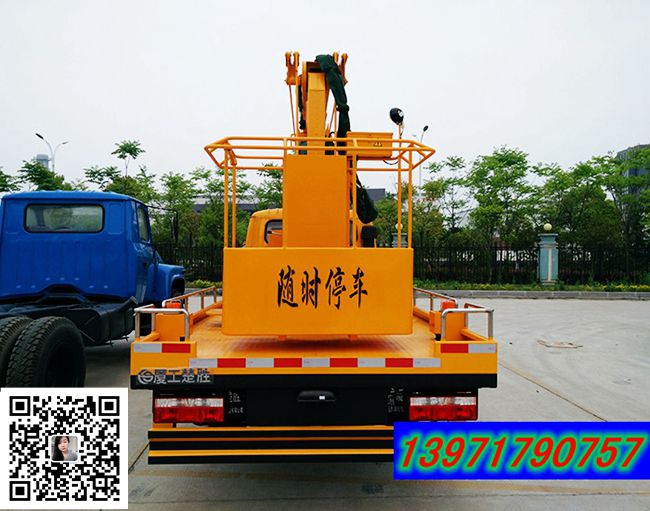

14米高空作业车技术参数

最大作业高度	14.2米	工作斗最大作业幅度	7米
工作斗额定载荷	200公斤	回转角度	±360°连续
工作斗最大作业高度时作业幅度	2米	工作斗最大作业幅度时作业高度	7.8米
最大起重量	1吨	吊钩最大起升高度	7米
作业平台起升时间	90～160 S	支腿横向跨距	3米3
支腿纵向跨距	2米95	回转速度	0～2 r/min

  1、14、16米整车三节臂带一个伸缩臂，吊钩装在伸缩臂上。三节臂间采用单液压举升油缸，三个液压缸上分别安装双向平衡阀，保证臂的平稳可靠。

  2、18、22米整车三节臂，不带伸缩臂，吊钩直接装在主臂上。三臂间单液压举升油缸，三个液压缸上分别安装双向平衡阀、保证臂的平稳可靠。

  3、（14、16、18、22米）四个液压支腿、及分别安装双向液压锁。其作用是：保证支腿放下后不会自行收缩；防止支腿工作时液压或气动管路发生泄露故障而出现“软腿” ，使支腿失去作用，造成严重事故。支腿操纵阀为手动阀中，四个支腿可单独控制。

  5、（14、16、18、22米）配1吨辅助吊钩可供起吊,工作斗限载200kg。

  6、14、16米无加装手动应急泵（装置）、限位开关。

  7、18米加装了动力单元，即：主车出现故障时，可采用此动力单元来应急，同样可以实现臂的伸展、支腿的伸缩。此动作加一个手动开关和一个电控开关，操作灵活。

注：所有的举升高度14米、16米、18、22米都是包含人高1.7米。
