14米高空作业车技术参数

【上装参数】

产品商标 CLW 产品型号江铃新顺达14米高空作业车

外形尺寸(mm) 7300x2000x3100 总质量(Kg) 5390

箱体尺寸(mm) xx 额定载重(Kg)

有效容积(m3) 准乘人数(人) 3+3

最高车速(Km/h) 105 轴距(mm) 3360

其它
该车前伸为800mm。随底盘选装前照灯,前雾灯,前位灯,前转向灯,前脸,后组合尾灯; 随底盘选装的后组合尾灯仅型号与生产厂家不同,安装位置及外观,尺寸完全一样。选装外后视镜,组合尾灯。选装二节工作臂时,作业高度为12米; 选装三节工作臂时,作业高度为16米。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):170×50×5,后部防护离地高度(mm):370。

【底盘参数】

底盘型号 JX1061TSGA24 底盘公司江铃

燃料种类柴油轮胎数 6

轮胎规格 7.00R16LT 前悬/后悬(mm) 1065/2075

排放标准国四钢板弹簧片数 7/5+5

【发动机参数】

发动机型号发动机生产企业排量(ml) 功率(马力)

JX493ZLQ4

江铃汽车股份有限公司

2771

80

【专用功能说明】

江铃新顺达14米高空作业车产品介绍

江铃新顺达14米高空作业车是在江铃新款顺达双排国四的地盘上加装上装组成而成，发动机为江铃原厂109马力超静音省油柴油发动机，3米36轴距，700-16钢丝轮胎，1.5吨前桥，后桥为3吨，带排气制动。节能环保，燃油、环保公告齐全，可免交购置税。

江铃新顺达14米高空作业车上装配置：最高作业高度14米，单液压举升缸，带双向平衡阀，电控操作举升臂，四只液压油缸可调节支腿带双向液压锁(支腿操作为手动操作，可单独控制)，不带应急动力单元，液压式三节折叠臂，作业幅度：5.7-7.1米。采用国产、进口换向阀，换向稳定，操作灵活方便。支腿与工作臂互锁，安全可靠，防止误操作过位。四个液压支腿，工作吊篮和转台上下两处均可操作，工作吊篮最大可承载200公斤，1吨的起重吊机，360度回旋，并安装有手动油门。

高空作业车技术性能及结构特点：

1、14、16米整车三节臂带一个伸缩臂，吊钩装在伸缩臂上。三节臂间采用单液压举升油缸，三个液压缸上分别安装双向平衡阀，保证臂的平稳可靠。
2、18、22米整车三节臂，不带伸缩臂，吊钩直接装在主臂上。三臂间单液压举升油缸，三个液压缸上分别安装双向平衡阀、保证臂的平稳可靠。
3、（14、16、18、22米）四个液压支腿、及分别安装双向液压锁。其作用是：保证支腿放下后不会自行收缩；防止支腿工作时液压或气动管路发生泄露故障而出现“软腿” ，使支腿失去作用，造成严重事故。支腿操纵阀为手动阀中，四个支腿可单独控制。
4、（14、16、18、22米）中心回转360度，回转和工作斗上实现双位置操作，控制开关为电控，（形式为两电控箱）。
5、（14、16、18、22米）配1吨辅助吊钩可供起吊,工作斗限载200kg。
6、14、16米无加装手动应急泵（装置）、限位开关。
7、18米加装了动力单元，即：主车出现故障时，可采用此动力单元来应急，同样可以实现臂的伸展、支腿的伸缩。此动作加一个手动开关和一个电控开关，操作灵活。
注：所有的举升高度14米、16米、18、22米都是包含人高1.7米。

工作范围：工厂、路灯、市政、园林、广场、剧院、影楼、码头、矿场等半高空作业区域。

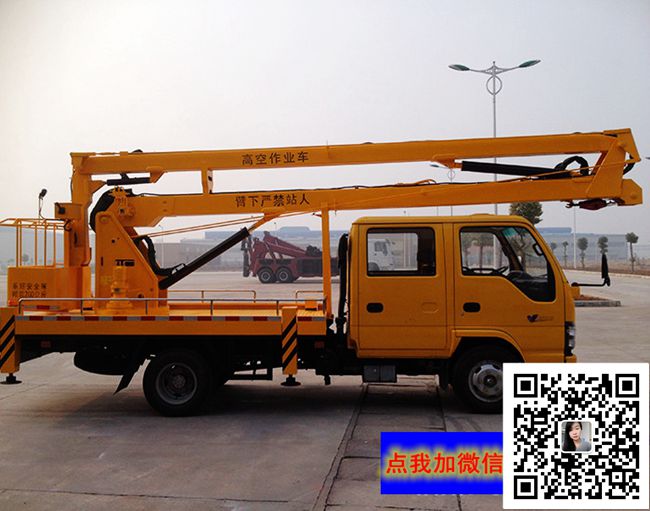

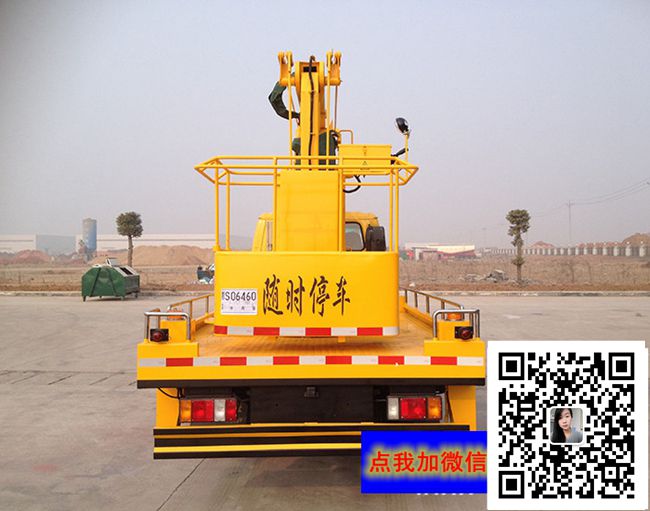

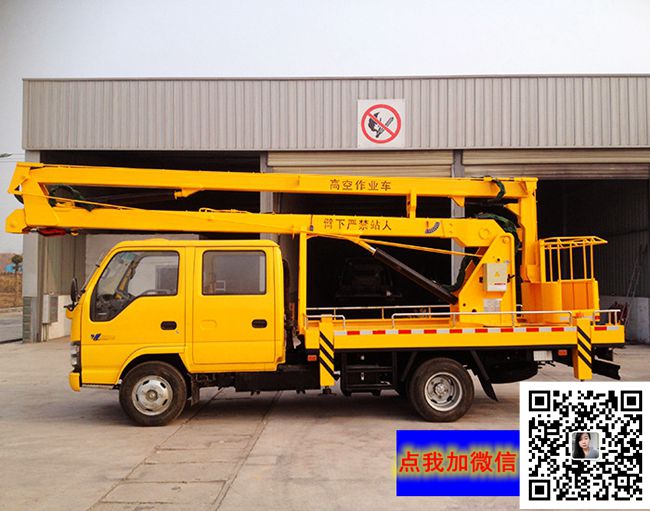

【产品多方位图片】

程力威公司服务承诺书：
在用户严格遵守使用说明书，正常操作情况下，自购车之日起（以车辆出厂登记卡为准）一年内，行驶不超过25000公里之内，应设计，制造，装配原因引起的产品机件损坏，经有关汽车服务站和监督部门鉴定后，在三个工作日内向我公司售后服务部门提交书面资料，售后服务部门确认后实行三包服务。售后服务省内24小时到位，省外48小时到位，终生提供技术指导，服务过期后，只收取配件费用工时费全免。
