【上装参数】

 产品商标

 CLW

 产品型号

 五十铃14米高空作业车

 外形尺寸(mm)

 7400x1980x3100

 总质量(Kg)

 5405

 箱体尺寸(mm)

 xx

 额定载重(Kg)

 有效容积(m3)

 准乘人数(人)

 3+3

 最高车速(Km/h)

 105

 轴距(mm)

 3360

 其它

该车前伸为845mm。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):160×50×5,后部防护离地高度(mm):420。选装二节臂,选装三节臂,随底选装窄前保险杠。

【底盘参数】

 底盘型号

 QL1070A1HWY

 底盘公司

 五十铃

 燃料种类

 柴油

 轮胎数

 6

 轮胎规格

 7.00-16 14PR,7.00R16 14PR

 前悬/后悬(mm)

 1015/2180

 排放标准

国四

 钢板弹簧片数

 8/6+5

【发动机参数】

 发动机型号

 发动机生产企业

 排量(ml)

 功率(马力)

4KH1-TCG40

庆铃五十铃(重庆)发动机有限公司

2999

88

【专用功能说明】

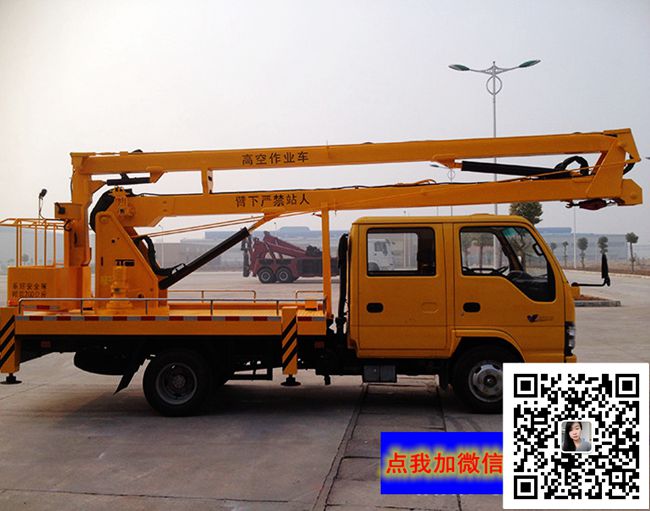

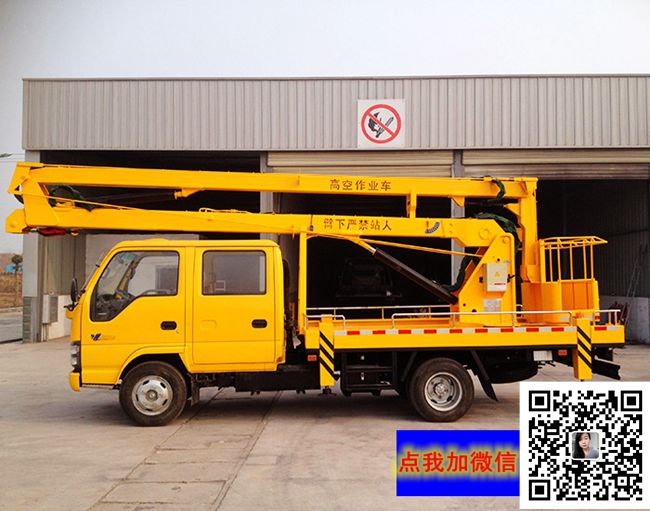

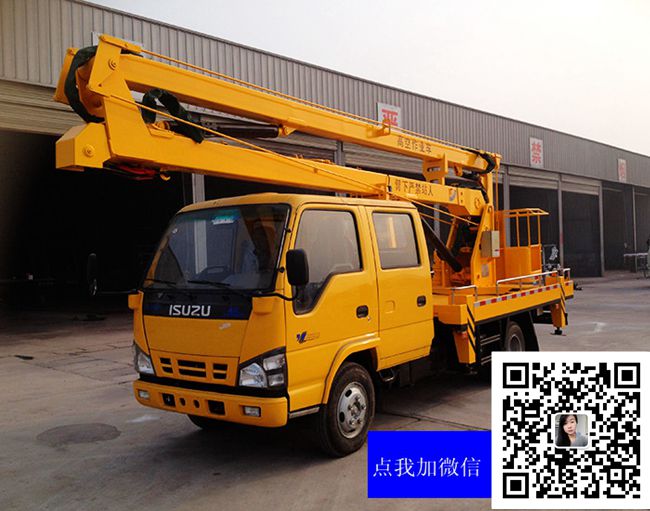

五十铃14米高空作业车产品介绍

     五十铃高空作业车采用重庆五十铃双排座国四底盘加装上装组成而成，3米36轴距，700-16尼龙回轮胎，搭载五十铃原厂120马力柴油发动机，动力充足。带原厂空调，方向助力，此车燃油、免征公告齐全，可免交购置税。

     五十铃高空作业车上装配置：最高作业高度14米，单液压举升缸，带双向平衡阀，电控操作举升臂，四只液压油缸可调节支腿带双向液压锁(支腿操作为手动操作，可单独控制)，不带应急动力单元，液压式三节折叠臂，作业幅度：5.7-7.1米。采用国产、进口换向阀，换向稳定，操作灵活方便。支腿与工作臂互锁，安全可靠，防止误操作过位。四个液压支腿，工作吊篮和转台上下两处均可操作，工作吊篮最大可承载200公斤，1吨的起重吊机，360度回旋，并安装有手动油门。

14米高空作业车技术参数

最大作业高度	14.2米	工作斗最大作业幅度	7米
工作斗额定载荷	200公斤	回转角度	±360°连续
工作斗最大作业高度时作业幅度	2米	工作斗最大作业幅度时作业高度	7.8米
最大起重量	1吨	吊钩最大起升高度	7米
作业平台起升时间	90～160 S	支腿横向跨距	3米3
支腿纵向跨距	2米95	回转速度	0～2 r/min

高空作业车技术性能及结构特点：
  1、14、16米整车三节臂带一个伸缩臂，吊钩装在伸缩臂上。三节臂间采用单液压举升油缸，三个液压缸上分别安装双向平衡阀，保证臂的平稳可靠。
  2、18、22米整车三节臂，不带伸缩臂，吊钩直接装在主臂上。三臂间单液压举升油缸，三个液压缸上分别安装双向平衡阀、保证臂的平稳可靠。
  3、（14、16、18、22米）四个液压支腿、及分别安装双向液压锁。其作用是：保证支腿放下后不会自行收缩；防止支腿工作时液压或气动管路发生泄露故障而出现“软腿” ，使支腿失去作用，造成严重事故。支腿操纵阀为手动阀中，四个支腿可单独控制。
  4、（14、16、18、22米）中心回转360度，回转和工作斗上实现双位置操作，控制开关为电控，（形式为两电控箱）。

5、（14、16、18、22米）配1吨辅助吊钩可供起吊,工作斗限载200kg

6、14、16米无加装手动应急泵（装置）、限位开关。
  7、18米加装了动力单元，即：主车出现故障时，可采用此动力单元来应急，同样可以实现臂的伸展、支腿的伸缩。此动作加一个手动开关和一个电控开关，操作灵活。
注：所有的举升高度14米、16米、18、22米都是包含人高1.7米。

 五十铃高空作业车采用此车结构简单，操作灵活方便，广泛用于市政、电力、路灯、广告安装、摄影、通讯、园林、交通、工矿、码头等场合的半高空作业。
